弊社標準品には、ブルドン管圧力計（グリセリン封入済）を採用しています。
最高使用圧力が１０ＭＰａの時には、圧力レンジが１５～２０ＭＰａのもの（５０％～１００％増）を選定するのが標準です。

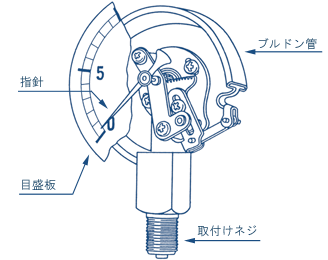

■ブルドン管圧力計
ブルドン管の圧力による変形量を機械的に拡大して、直接圧力を指示する単針・同心の丸形指示圧力計です。ブルドン管を使用したものには、他に真空計と連成計があります。機械的振動にはグリセリン封入のものをお勧めします。
 |
 |

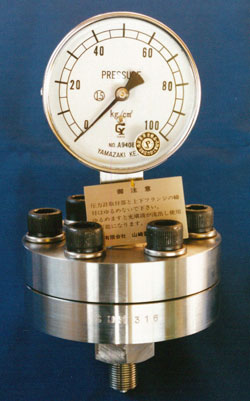

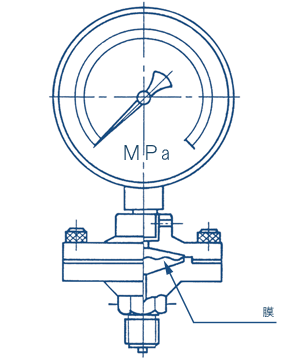

■隔膜式圧力計
酸類・アルカリ等腐食性液体、ガスの圧力を測る時に用います。接続部や膜の材質は用途に合わせハステロイ、チタン、テフロンコート（ＳＵＳ）、テフロンなどを使用しております。
 |
 |
■接点付圧力計
異常圧力時に負荷を自動的にＯＮ／ＯＦＦ制御するもので、マイクロスイッチを内蔵し目盛板上の調整針によって希望の圧力にセットし、接触した時にアラームや回路遮断等を行います。接点は１～２ケ所付が用意してあります。
 |
■デジタル表示圧力計
高精度な半導体又は、歪みゲージセンサーを一体化した圧力計です。取付方法は下ネジ式・裏ネジ式・センサーケーブル式があります。レコーダーに圧力の記録を残しておきたい時にご利用下さい。
※上下接点付も可能です。
※センサー２ケ所による差圧計も可能です。
 |
| ■仕 様 【 圧 力 計 】 | ||
|---|---|---|
| 項 目 | 圧 力 | |
| 表 示 | 1999 3 1/2 桁高輝度赤色発光ダイオード 字高 15mm又はLCD（液晶）オプション | |
| サンプリングタイム | 3回/sec（標準） 1回/sec～15回/sec迄指定可能 | |
| 精 度 | 0.2％ R.O±1dig. より各種 | |
| 使 用 温 度 | ||
| ア ン プ | 0℃～55℃ 湿度0～99％ RH（結露不可） | |
| 圧力センサー | -10℃～70℃（標準） ±150℃（高低温型） | |
| 使 用 流 体 | エアー、不活性ガス、水、油、粘性流体、その他 | |
| センサー材質 | SUS630相当、その他（SUS316L等特注も可） 微圧はご相談下さい。 | |
| 接 続 ネ ジ | 標準G3/8（PF3/8） | |
| センサーレンジ （絶対圧も可） | 100、300、500、700、1,000、2,000mmH2O又はmmHg 0.3、0.5、1、2、5、10、20、35、50、70、100、200MPa ±100、±300、±500、±760 H2O又はmmHg | |
| データー出力形式 | D：表示のみ A1：0～1999m Vmax A2：1～5V A3：4～20mA A4：0～5V A5：0～10V B1：BCDパラレル正 B2：BCDパラレル負 | |
| 電 源 | 1：AC100V 2：AC200V 11：AC110V 22：AC220V（専用トランスユニット使用） 3：DC±12V 4：DC24V 5：DC12V 6：その他 消費電流：max200mA | |
| 付 属 品 | 電源プラグ、アナログプラグ又はBCDプラグ、センサーケーブル3m（0.3mm2 4芯シールド） | |
| 重 量 | 約350gf ＋ センサー | |
